С-Дуга Ziehm Solo FD (Германия) - компактная мобильная рентгенохирургическая система
Интраоперационный передвижной рентгеноаппарат с С-дугой Ziehm Solo FD

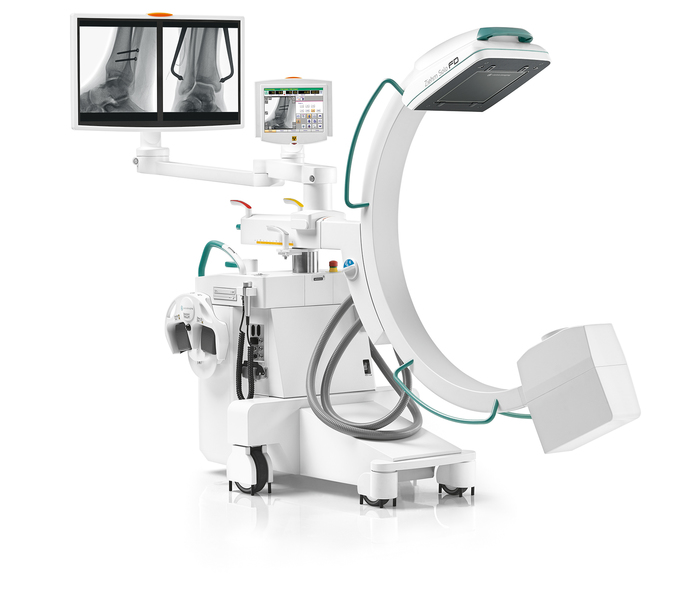

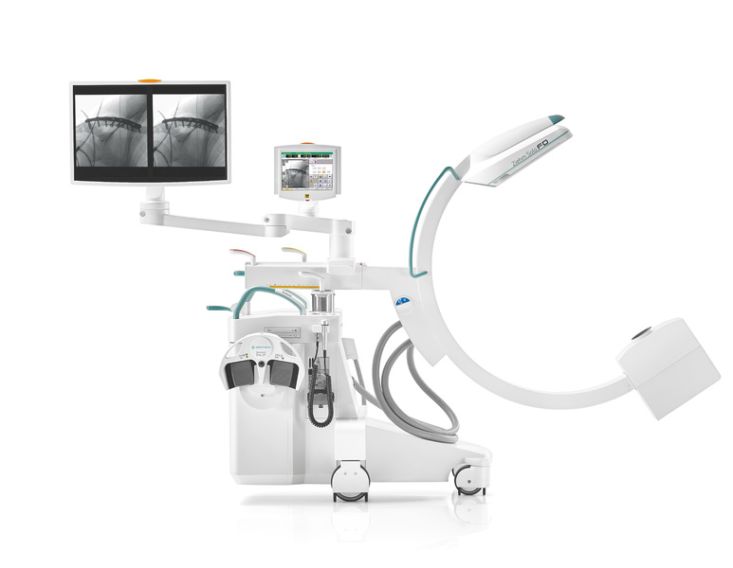

Передвижная компактная рентгеноскопическая система Ziehm Solo FD со штативом С-дуга, плоским детектором, моноблочным генератором и высококонтрастным Full HD монитором в комплексе с трехпольным усилителем изображения и передовой системой трансляции видеосигнала «полный кадр». Компактное и универсальное решение для операционных, где требуется высокое качество визуализации при ограниченном пространстве. Система сочетает современные технологии визуализации в удобным мобильном исполнении и может применяться в широком спектре клинических направлений.
Производитель:
Цена: по запросу
Официальный поставщик на территории РФ
Доставка по всей России и странам СНГ
Гарантийное и постгарантийное обслуживание
Монтаж и обучение персонала
Лизинг, рассрочка
Описание
Области применения
Особенности
Технические характеристики
Информативность и качество визуального контроля
Ziehm Solo FD первый передвижной рентгеновский аппарат, который обеспечивает точную визуализацию с высоким пространственным разрешением и широким динамическим диапазоном. Плоский квадратный детектор формирует видимое поле в 2,5 раза больше, чем усилители изображения 23 см, а за счет современных CMOS и IGZO технологий изображение формируется без искажений, сохраняя детализацию даже мелких структур и постоянно доступны врачу на мониторе с высоким разрешением.
Компактность и удобство
Система занимает минимальную рабочую площадь и оптимизирована для операционных с ограниченным пространством. Дополнительным преимущество является короткий срок подготовки мобильной системы к эксплуатации без длительного сложного монтажа и выполняется за считанные минуты.
Высокая детализация изображения для стандартных операций
Благодаря светочувствительной матрице и современному ПО, устройство обеспечивает четкую визуализацию костных структур, суставов и мягких тканей. Использование технологии Binning CCU позволяет получить стабильное качество изображения с высокой детализацией и пониженным уровнем шумов, снижая лучевую нагрузку на пациента и персонал. Это делает его особенно востребованным в ортопедии, травматологии и общей хирургии.
Высокое качество изображений
Точная визуализация мельчайших анатомических деталей, мягких тканей и костей обеспечивается светочувствительной матрицей 2k х 2k или 1,5k х 1,5k пикселей, высоким динамическим диапазоном 95 дБ и возможностью выдавать более 65 000 оттенков серого.
Идеальная визуализация
Для максимального качества отображения деталей визуализации рентгенографическая система Ziehm Solo FD располагает двумя плоскими компактными TFT-мониторами по 19 дюймов или одним большим 27 дюймовым Full HD монитором. Оптимальные показатели яркости и контрастности обеспечены даже на больших расстояниях и углах обзора.
Просмотр изображения без облучения
Чтобы максимально снизить дозу облучения пациента в конструкции аппарата предусмотрена возможность предварительного просмотра увеличенных изображений PreMag. Эта функция позволяет предварительно отобразить часть снимка в одном из двух режимов увеличения без облучения. Если предварительный фрагмент имеет достаточное качество, можно получить увеличенный снимок полностью. Однако качество предварительного просмотра настолько высоко, что дополнительный увеличенный снимок в большинстве случаев не требуется.
Комплексный контроль позиционирования пациента и дозы облучения
Технология ODDС – это запатентованное решение для легкого позиционирования пациента и контроля дозы. Высокоточный лазерный визир позволяет производить позиционирование быстро и без излучения. Для контроля положения пациента и дозы облучения над видимым полем формируется матрица из 256 измерительных ячеек, которая в режиме реального времени автоматически адаптирует к ситуации уровень дозы, частоту импульсов, подавление помех. Это позволяет уменьшить излучение для пациента и стабильно получать качественные рентгеновские снимки даже без центрирования объекта.
Стабильность
Мобильные установки не всегда были достаточно надежны при непрерывной работе во время длительных инвазивных процедур. Для устранения этой проблемы модели Ziehm Solo FD оборудованы оптимизированной системой активного воздушного охлаждения для поддержания оптимальной температуры трубки и генератора, что обеспечивает надежную работу аппарата даже при продолжительных процедурах.
Контроль движения
Система контроля частоты импульсов разработана на основе ODDC-ячеек, и оперативно регулирует количество снимков в зависимости от подвижности пациента. Частота импульсов снижается, если пациент неподвижен, и может быть увеличена до максимального значения 25 кадров в секунду, если в видимом поле фиксируется движение.
Автораспознавание металла
Винты, пластины, имплантаты и хирургические инструменты автоматически распознаются при попадании в видимое поле аппарата. В этом случае происходит корректировка мощности дозы облучения для улучшения качества снимка.
Универсальное обновляемое ПО
Открытая платформа программного обеспечения позволяет оперативно перенастраивать аппараты серии Ziehm для применения в других областях клинического применения.
Интуитивно понятное управление
Ziehm Solo FD оснащен сенсорным интерфейсом Vision Center, что обеспечивает интуитивное управление всеми параметрами С-дуги. Автоматические настройки упрощают работу и минимизируют потребность в дополнительной обработке изображений. Управление не требует специальных навыков и позволяет получать максимальное качество снимков высокого качества при минимальном облучении.
Ziehm SmartEye с функцией SmartControl – система сенсорного управления позиционированием и обработкой изображений, где можно одним касанием регулировать яркость, контрастность, другие параметры снимка, разворачивать изображение на экране.
Так же просто можно настроить ирисовую или щелевую диафрагмы, виртуальный коллиматор для следующего снимка.
Возможности интеграции
Система обработки данных аппарата может использоваться в комплексе с привычным программным обеспечением. Все данные пациентов могут быть перенесены в формате DICOM 3.0 в систему PACS или HIS / RIS для архивирования или отображения на рабочих станциях врачей и архивированы на CD/DVD или USB-носителях.
- Травматология и ортопедия
- Общая хирургия
- Урология и гинекология
- Интервенционная радиология
- Базовые сосудистые вмешательства
Особенности
- Импульсный генератор мощностью 2,4 кВт
- Плоскопанельный детектор CMOS 21х21 см с размером пикселя 100 мкм или IGZO 31х31 см и 21х21см с размером пикселя 150 мкм и 135 мкм, соответственно
- Надежная рентгеновская трубка со стационарным анодом
- Высококонтрастный монитор 27” или 19” DUO на штативе С-дуги
- Система активного воздушного охлаждения для стабильной работы
- Расширенное орбитальное вращение 165 градусов
- Свободное пространство 870 мм
- Система контроля дозы и лазерного позиционирования пациента
- Модульный программный пакет с расширяемыми опциями
Технические характеристики
Информативность и качество визуального контроля
Ziehm Solo FD первый передвижной рентгеновский аппарат, который обеспечивает точную визуализацию с высоким пространственным разрешением и широким динамическим диапазоном. Плоский квадратный детектор формирует видимое поле в 2,5 раза больше, чем усилители изображения 23 см, а за счет современных CMOS и IGZO технологий изображение формируется без искажений, сохраняя детализацию даже мелких структур и постоянно доступны врачу на мониторе с высоким разрешением.
Компактность и удобство
Система занимает минимальную рабочую площадь и оптимизирована для операционных с ограниченным пространством. Дополнительным преимущество является короткий срок подготовки мобильной системы к эксплуатации без длительного сложного монтажа и выполняется за считанные минуты.
Высокая детализация изображения для стандартных операций
Благодаря светочувствительной матрице и современному ПО, устройство обеспечивает четкую визуализацию костных структур, суставов и мягких тканей. Использование технологии Binning CCU позволяет получить стабильное качество изображения с высокой детализацией и пониженным уровнем шумов, снижая лучевую нагрузку на пациента и персонал. Это делает его особенно востребованным в ортопедии, травматологии и общей хирургии.
Высокое качество изображений
Точная визуализация мельчайших анатомических деталей, мягких тканей и костей обеспечивается светочувствительной матрицей 2k х 2k или 1,5k х 1,5k пикселей, высоким динамическим диапазоном 95 дБ и возможностью выдавать более 65 000 оттенков серого.
Идеальная визуализация
Для максимального качества отображения деталей визуализации рентгенографическая система Ziehm Solo FD располагает двумя плоскими компактными TFT-мониторами по 19 дюймов или одним большим 27 дюймовым Full HD монитором. Оптимальные показатели яркости и контрастности обеспечены даже на больших расстояниях и углах обзора.
Просмотр изображения без облучения
Чтобы максимально снизить дозу облучения пациента в конструкции аппарата предусмотрена возможность предварительного просмотра увеличенных изображений PreMag. Эта функция позволяет предварительно отобразить часть снимка в одном из двух режимов увеличения без облучения. Если предварительный фрагмент имеет достаточное качество, можно получить увеличенный снимок полностью. Однако качество предварительного просмотра настолько высоко, что дополнительный увеличенный снимок в большинстве случаев не требуется.
Комплексный контроль позиционирования пациента и дозы облучения
Технология ODDС – это запатентованное решение для легкого позиционирования пациента и контроля дозы. Высокоточный лазерный визир позволяет производить позиционирование быстро и без излучения. Для контроля положения пациента и дозы облучения над видимым полем формируется матрица из 256 измерительных ячеек, которая в режиме реального времени автоматически адаптирует к ситуации уровень дозы, частоту импульсов, подавление помех. Это позволяет уменьшить излучение для пациента и стабильно получать качественные рентгеновские снимки даже без центрирования объекта.
Стабильность
Мобильные установки не всегда были достаточно надежны при непрерывной работе во время длительных инвазивных процедур. Для устранения этой проблемы модели Ziehm Solo FD оборудованы оптимизированной системой активного воздушного охлаждения для поддержания оптимальной температуры трубки и генератора, что обеспечивает надежную работу аппарата даже при продолжительных процедурах.
Контроль движения
Система контроля частоты импульсов разработана на основе ODDC-ячеек, и оперативно регулирует количество снимков в зависимости от подвижности пациента. Частота импульсов снижается, если пациент неподвижен, и может быть увеличена до максимального значения 25 кадров в секунду, если в видимом поле фиксируется движение.
Автораспознавание металла
Винты, пластины, имплантаты и хирургические инструменты автоматически распознаются при попадании в видимое поле аппарата. В этом случае происходит корректировка мощности дозы облучения для улучшения качества снимка.
Универсальное обновляемое ПО
Открытая платформа программного обеспечения позволяет оперативно перенастраивать аппараты серии Ziehm для применения в других областях клинического применения.
Интуитивно понятное управление
Ziehm Solo FD оснащен сенсорным интерфейсом Vision Center, что обеспечивает интуитивное управление всеми параметрами С-дуги. Автоматические настройки упрощают работу и минимизируют потребность в дополнительной обработке изображений. Управление не требует специальных навыков и позволяет получать максимальное качество снимков высокого качества при минимальном облучении.
Ziehm SmartEye с функцией SmartControl – система сенсорного управления позиционированием и обработкой изображений, где можно одним касанием регулировать яркость, контрастность, другие параметры снимка, разворачивать изображение на экране.
Так же просто можно настроить ирисовую или щелевую диафрагмы, виртуальный коллиматор для следующего снимка.
Возможности интеграции
Система обработки данных аппарата может использоваться в комплексе с привычным программным обеспечением. Все данные пациентов могут быть перенесены в формате DICOM 3.0 в систему PACS или HIS / RIS для архивирования или отображения на рабочих станциях врачей и архивированы на CD/DVD или USB-носителях.
